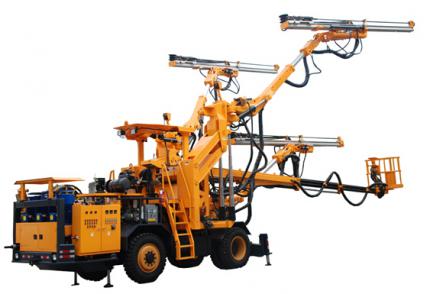

CTJY12.3全液压轮胎式三臂凿岩钻车

市场价:¥0

价    格:¥3500000

更新时间: 2016-11-02

品       牌: CTJY12.3全液压轮胎式三臂凿岩钻车

型       号: CTJY12.3

产       地: 重庆市荣昌区板桥工业园区东湖一支路

厂商性质: 生产商

产品详情

 CTJY 12.3全液压轮胎式三臂凿岩钻车是现代化凿岩装备。它配有三支重型液压钻臂,其中两支钻臂可整体升高2米,另一支钻臂可向下打接杆凿岩作业;配有液压工作平台,作业面积大,机械化程度高,适用于20-100m²交通隧道、金属矿山掘进,地下洞室开挖等大断面施工工程的掘进工作。钻车具有以下主要特点:
1.配有三台DZYG38B型大功率液压凿岩机,其凿速快、能耗少、噪声低、效益高。
2.重型液压钻臂及高强度铝合金推进器,具有自动平行举升机构,两侧钻臂整体升高机构,定位准确、操作方便、无盲区、覆盖面大。
3.液压动力站集电气、液、水联控操作系统于一体,实现了凿岩、自动防卡、退回的程序作业,工作可靠,易损件消耗少。
4.自行走底盘功率大,牵引能力强,通过性能好;闭式行走液压系统,无级变速、液力转向、驾驶轻便、运行灵活。
5.整车液压系统全部采用世界一流的液压元件,工作性能可靠,故障率低,易损件消耗少。
6.配有液压工作平台,高空辅助作业更加方便。

整机性能
总重            39t
总长            13m
总宽            2.6m
总高            3m

液压钻臂
型号            AB741
数量            3支
伸缩长度        1.6m
两侧钻臂举伸高度 2m

液压动力站
总功率          3×45kw
最大压力       25MPa

液压推进器
型号           AT1541
数量           3支
推进长度       5.6m
补偿长度       1.6m

液压工作台
型号           AF321
最大载重       500kg
伸缩长度       4m

底盘
发动机         WOLVO TAD721-V1
功率           195kw
最大行走速度   15km/h
转弯半径       9.4m
爬坡能力       15°


CTJY 12.3全液压轮胎式三臂凿岩钻车外形轮廓图

CTJY 12.3全液压轮胎式三臂凿岩钻车工作断面图
